今日課堂：電動機之靜態監測案例

一、 正常電動機實例：

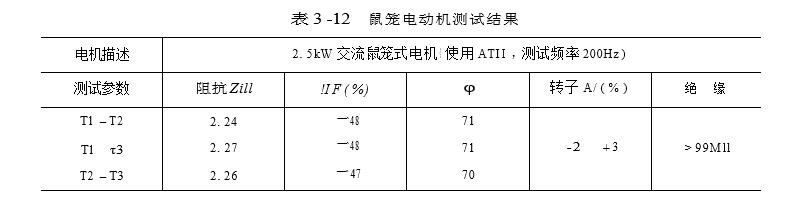

對2. 5k W 交流鼠籠電動機進行靜態監測得到如表3 - 12 所示的結果。表3 -12    鼠籠電動機測試結果圖：

診斷結果可參照表3-12 電動機靜態監測的IEEE標準 ，該評判標準是基于美國能源部及IEEE15年的考核。由于／I F 變化率為1o阻抗Z 變化率為 （2. 27 - 2. 24 ) /2. 27×100% = 1. 3%< 2%，因此認為電動機工作狀態良好。

二、鑄造缺陷故障：

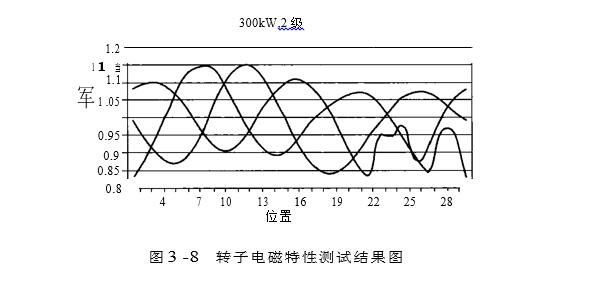

300kW , 3600r/min 連續多次發生軸承失效，負載電流分析發現非標準信號，轉子電磁特性測試結果（圖3 -8） 說明存在鑄造缺陷 ，同時存在偏心，的可能是軸套定位偏差。圖3 -8   轉子電磁特性測試結果圖：

( 3） 轉子斷條故障測試結果：

3.1振動分析沒有發現根源 ；

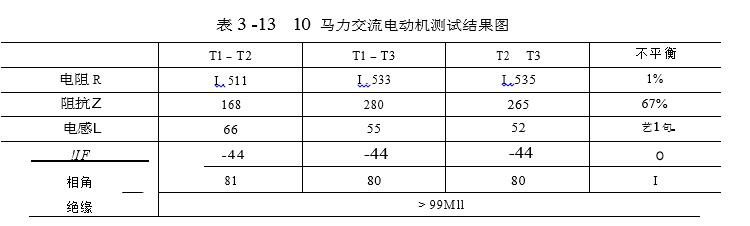

3.2 R／I F  均無大的偏差，而Z 、L 偏差很大 ，如表3 - 13 所示。

3.3轉子測試發現斷條。

三、直流電動機實例：

下面分別給出了不同故障類型的電動機與新電動機電氣參數測試結果的對比，通過對比能夠快速準確地找出電動機的故障源。

3.1 410kW直流機車牽引電動機：

410k W直流電動機電樞污染 、大面積短路故障參數與新電動機參數的對比如表3 -14 所示。

3.2  530k W 直流機車牽引電動機：

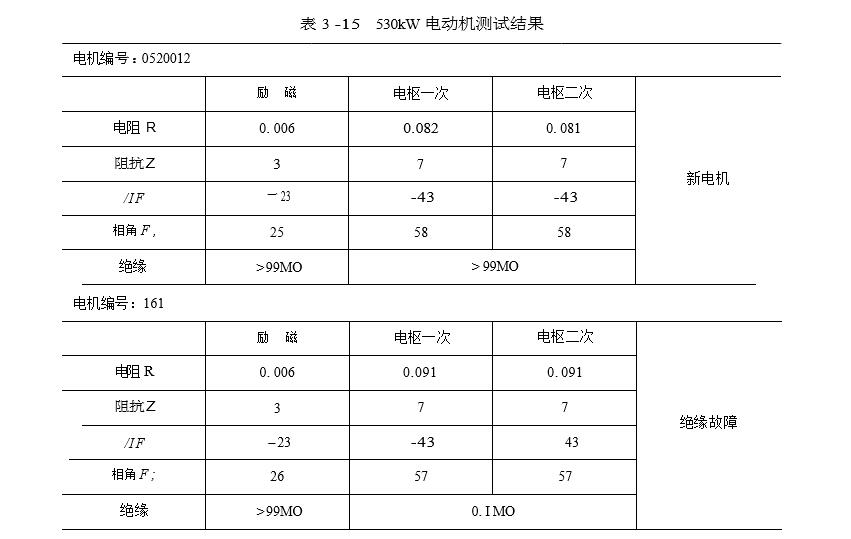

530kW 直流電動機絕緣故障參數與新電動機參數對比如表3-15 所示。

3.3 直流電動機：

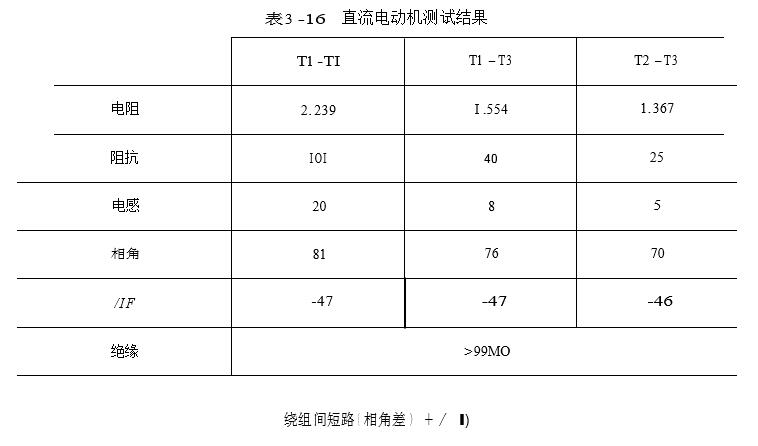

直流電動機繞組間短路故障參數如表3 - 16 所示。
