電動機快速故障診斷方法

( 1） 電動機故障及其監測參數：

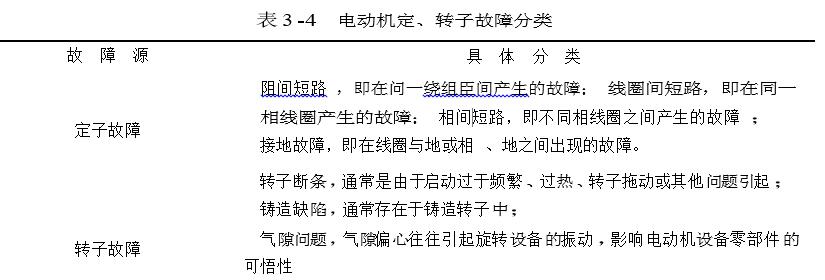

電動機的主要故障包括定子故障和轉子故障，其中定子故障有四種基本類型，而轉子故障有三種基本類型，具體內容可參見表3 -4。

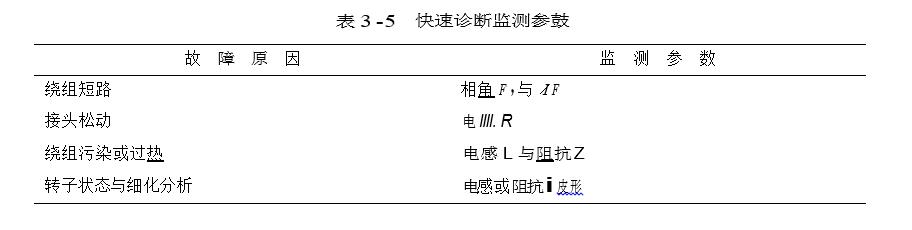

不同的故障源可以通過不同的監測參數來辨別 ，具體內容可參見表3 -5

( 2 ） 故障區分方法：

①  快速區分定子／轉子故障 電感和阻抗的對應關系可以反映轉子的詳細電磁特性，具體內容可參見表3 -6。

②  快速區分短路類型：

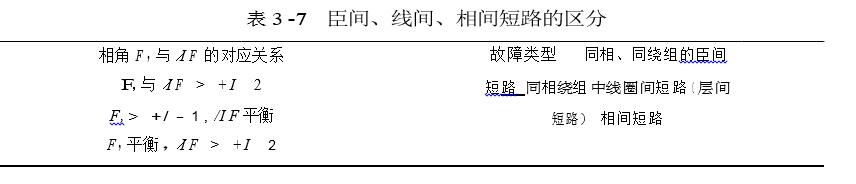

快速區分臣間 、線間、相間短路的方法如表3 -7 所示。

③轉子電磁特性評估：

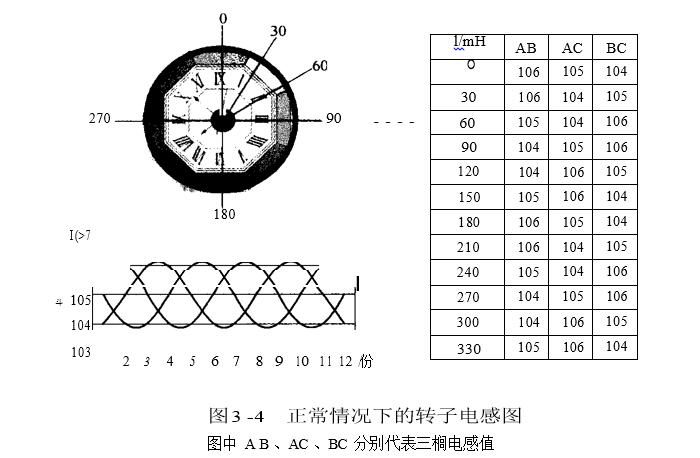

將轉子一周看成時鐘的12 等份 ，在每個位置分別測試每相的電感量L ，利用Excel得出以下圖形 ，電感波形應為主相電壓的同步波形且接近正弦披 ，如圖3-4  所示。

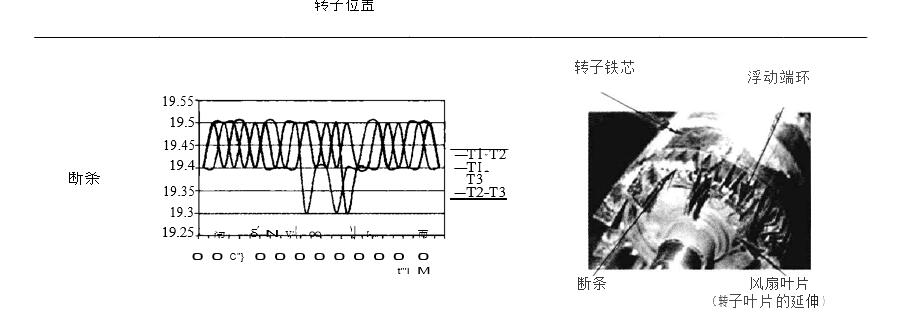

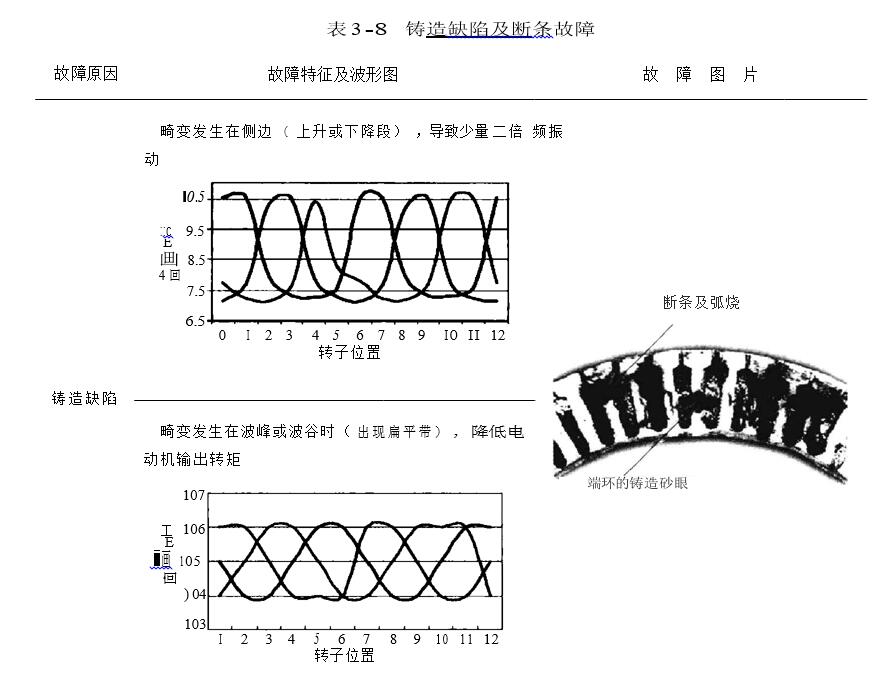

轉子不同角度下的電感或阻抗測試結果，可以反映轉子的故障類型：鑄造缺陷或斷條 ，其估值特征及波形圖可參看表3 - 8。
